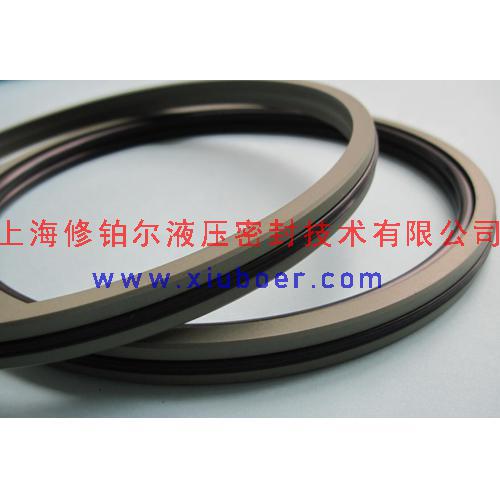

活塞密封 AQ5密封圈

标准材料,密封体:填充聚四氟乙烯F-PTFE,0形圈:丁腈橡胶NBR或氟橡胶FKM,星形圈:丁腈橡胶NBR或氟橡胶

概述:AQ5活塞密封是在动密封表面安装了有限接触点的星形圈弹性体，以实现两种介质间，如液/气的用0形圈施力以改善密封性能。它结合了密封体材料所具有的低摩擦性能以及橡胶弹性体的良好密封性能，这种优化设计大大降低了摩擦力，并且使泄漏得以最小化. 应用范围:JAQ5活塞密封保存了聚四氟乙烯密封件的低摩擦，耐高压，高速度的特点，又具有橡胶的密封特性，适合于一些速度较快压力高且需保压的场合。可作为双向运动的活塞式蓄能器以及位置控制油缸，夹持油缸等的密封元件，可用于机床，压机，轧机，鞋机，活塞式蓄能器，重型悬挂油缸等。特别推荐用于重载及大直径应用场合。设计选用时请参考Trelleborg公司AQ5系列标准。

特点:在需要将两种介质分离(例如：流体/流体或流体/气体)的场合,密封效果好,集低摩擦与高弹性于一身,具有双重安全性,气体渗透率低,高压应用场合,滑动性能好,滑动性能好,无爬行现象,沟槽结构简单，安装简单.

工况条件

速  度	压力范围	温度范围	介  质	可供直径范围
3m/s	0～60MPa	-30℃ +200℃	所有普通的液压油（包括生物油和气体）	40-1500mm

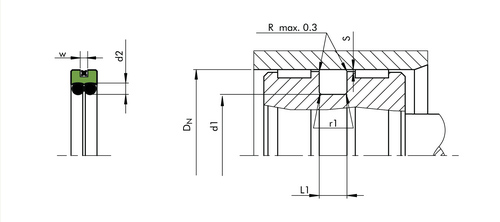

安装尺寸

缸径 DN H9		沟槽底径	沟槽宽度	半径	最大径向间隙 S max			O形圈截面d2	星形圈截面W
标准	重型	d1 h9	L1+0.2	r1	10 MPa	20 MPa	30 MPa
40-79.9	25-140	DN-10.0	6.3	0.6	0.3	0.2	0.15	2.62	1.78
80-132.9	50-250	DN-13.0	8.3	1.0	0.4	0.3	0.15	3.53	2.62
133-462.9	100-480	DN-18.0	12.3	1.3	0.4	0.3	0.20	5.33	3.53
463-700	425-700	DN-31.0	16.3	1.8	0.5	0.4	0.30	7.00	5.33

AQ5  活塞密封
订货号	缸径	沟槽底径	槽宽		订货号	缸径	沟槽底径	槽宽
	DN H9	d1 h9	L1+0.2			DN H9	d1 h9	L1+0.2
AQ5-0400	40	30	6.3		AQ51400	140	122	12.3
AQ50420	42	32	6.3		AQ51500	150	132	12.3
AQ50450	45	35	6.3		AQ51600	160	142	12.3
AQ50480	48	38	6.3		AQ51700	170	152	12.3
AQ50500	50	40	6.3		AQ51800	180	162	12.3
AQ50520	52	42	6.3		AQ51900	190	172	12.3
AQ50550	55	45	6.3		AQ52000	200	182	12.3
AQ50600	60	50	6.3		AQ52100	210	192	12.3
AQ50630	63	53	6.3		AQ52200	220	202	12.3
AQ50650	65	55	6.3		AQ52300	230	212	12.3
AQ50700	70	60	6.3		AQ52400	240	222	12.3
AQ50750	75	65	6.3		AQ52500	250	232	12.3
AQ50800	80	67	8.3		AQ52800	280	262	12.3
AQ50850	85	72	8.3		AQ53000	300	282	12.3
AQ50900	90	77	8.3		AQ53200	320	302	12.3
AQ50950	95	82	8.3		AQ53500	350	332	12.3
AQ51000	100	87	8.3		AQ54000	400	382	12.3
AQ51050	105	92	8.3		AQ54200	420	402	12.3
AQ51100	110	97	8.3		AQ54500	450	432	12.3
AQ51150	115	102	8.3		AQ54800	480	449	16.3
AQ51200	120	107	8.3		AQ55000	500	469	16.3
AQ51250	125	112	8.3		AQ56000	600	569	16.3
AQ51300	130	117	8.3		AQ56500	650	619	16.3
AQ51350	135	117	12.3		AQ57000	700	669	16.3
