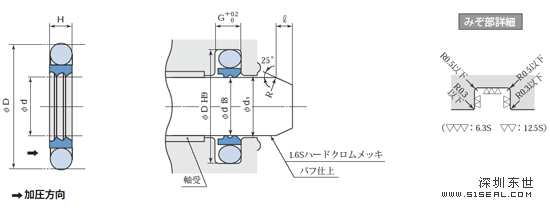

型号明细 密封件的公称尺寸及腔体尺寸 (単位：mm） 标准（PT 111） D d H G D1 dw D2 Gw E F L *STG-40 40 29 4.8 5 39.5 36 38.5 10 6 2 3 *STG-50 50 39 4.8 5 49.5 46 48.5 12 6 2 3 *STG-60 60 49 4.8 5 59.4 54 58 16 6 2 3 *STG-63 63 52 4.8 5 62.4 57 61 16 6 2 3 *STG-65 65 52 4.8 5 64.4 59 63 16 6 2 3 *STG-70 70 59 4.8 5 69.4 64 68 20 6 2 3 *STG-80 80 69 4.8 5 79.4 74 78 20 6 2 3 *STG-90 90 79 4.8 5 89.4 84 88 25 6 2 3 *STG-100 100 86 5.8 6 99.4 94 98 25 7 3 4 *STG-110 110 94 5.8 6 109.4 104 108 30 7 3 4 *STG-120 120 104 5.8 6 119.4 114 118 30 7 3 4 *STG-125 125 109 5.8 6 124.3 119 123 30 7 3 4 *STG-140 140 122 7.7 8 139.3 134 138 40 8 4 4 *STG-150 150 132 7.7 8 149.3 144 148 40 8 4 4 *STG-160 160 140 8.7 9 159.3 154 158 40 10 4 6 *STG-170 170 150 8.7 9 169.3 164 168 50 10 4 6 *STG-180 180 160 8.7 9 179.3 174 178 50 10 4 6 *STG-200 200 178 9.6 10 199.2 194 198 50 10 4 6 *STG-224 224 200 9.6 10 223.2 218 222 60 10 4 6 *STG-225 225 201 9.6 10 224.2 219 223 60 10 4 6 *STG-250 250 226 9.6 10 249.2 244 248 60 10 4 6
