标准材料:密封环：填充聚四氟乙烯F-PTFE,O形圈：丁腈橡胶NBR或氟橡胶FKM
应用范围:在工程机械、建筑机械及汽车设备等各工业领域都存在旋转式的液压转动。其用于密封有旋转或摆动运动的杆、轴、销、旋转接头等处。它是一种可承受两侧压力或交变压力作用的双向作用的旋转密封圈。安装在ISO7425标准的沟槽中。也有更高旋转速度的单作用结构。设计选用时可参考Trelleborg公司TG3系列、Merkel公司M15系列、Parker公司OR系列、AS公司的XRB系列标准。
特点:要求活塞杆或活塞密封的场合均可提供,摩擦力小,启动时不爬行，无粘滞现象,抗磨性及尺寸稳定性好,沟槽简单且尺寸小，具有润滑腔
工况条件
|
速 度
|
压力范围
|
温度范围
|
介 质
|
可供直径范围
|
|
1m/s
|
0～30MPa
|
-30℃ +200℃
|
石油基液压油、难燃液、生物油、水、空气等， 取决于 O形圈材质
|
6-2000mm
|

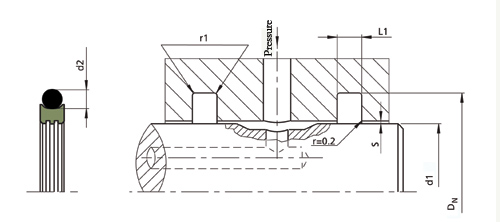

安装尺寸
|
杆径d1h9
|
沟槽直径
|
沟槽宽度
|
最大径向间隙S max
|
半径
|
O型圈截面
|
|
标准
|
扩大
|
DN H9
|
L1+0.2
|
32 MPa
|
50 MPa
|
r1
|
d2
|
|
6-18.9
|
6-130
|
d1 +4.9
|
2.2
|
0.15
|
0.10
|
0.4
|
1.78
|
|
19-37.9
|
10-245
|
d1 +7.5
|
3.2
|
0.20
|
0.15
|
0.6
|
2.62
|
|
38-199.9
|
19-455
|
d1 +11.0
|
4.2
|
0.25
|
0.20
|
1.0
|
3.53
|
|
200-255.9
|
38-655
|
d1 +15.5
|
6.3
|
0.30
|
0.25
|
1.3
|
5.33
|
|
256-649.9
|
120-655
|
d1 +21.0
|
8.1
|
0.30
|
0.25
|
1.8
|
7.00
|
|
650-999.9
|
650-999.9
|
d1 +28.0
|
9.5
|
0.45
|
0.30
|
2.5
|
8.40
|
| GRS 轴用回转方形圈 |
| 订货号 |
杆径 |
沟槽直径 |
沟槽宽度 |
|
订货号 |
杆径 |
沟槽直径 |
沟槽宽度 |
| d1 h9 |
DN H9 |
L1 |
d1 h9 |
DN H9 |
L1 |
| GRS0060 |
6
|
10.9
|
2.2
|
GRS1100
|
110
|
121.0
|
4.2
|
| GRS0080 |
8
|
12.9
|
2.2
|
GRS1130
|
113
|
124.0
|
4.2
|
| GRS0100 |
10
|
14.9
|
2.2
|
GRS1150
|
115
|
126.0
|
4.2
|
| GRS0120 |
12
|
16.9
|
2.2
|
GRS1200
|
120
|
131.0
|
4.2
|
| GRS0140 |
14
|
18.9
|
2.2
|
GRS1250
|
125
|
136.0
|
4.2
|
| GRS0150 |
15
|
19.9
|
2.2
|
GRS1300
|
130
|
141.0
|
4.2
|
| GRS0160 |
16
|
20.9
|
2.2
|
GRS1350
|
135
|
146.0
|
4.2
|
| GRS0180 |
18
|
22.9
|
2.2
|
GRS1400
|
140
|
151.0
|
4.2
|
| GRS0200 |
20
|
27.5
|
3.2
|
GRS1450
|
145
|
156.0
|
4.2
|
| GRS0220 |
22
|
29.5
|
3.2
|
GRS1500
|
150
|
161.0
|
4.2
|
| GRS0250 |
25
|
32.5
|
3.2
|
GRS1550
|
155
|
166.0
|
4.2
|
| GRS0260 |
26
|
33.5
|
3.2
|
GRS1600
|
160
|
171.0
|
4.2
|
| GRS0280 |
28
|
35.5
|
3.2
|
GRS1700
|
170
|
181.0
|
4.2
|
| GRS0300 |
30
|
37.5
|
3.2
|
GRS1800
|
180
|
191.0
|
4.2
|
| GRS0320 |
32
|
39.5
|
3.2
|
GRS1900
|
190
|
201.0
|
4.2
|
| GRS0350 |
35
|
42.5
|
3.2
|
GRS2000
|
200
|
215.5
|
6.3
|
| GRS0360 |
36
|
43.5
|
3.2
|
GRS2100
|
210
|
225.5
|
6.3
|
| GRS0400 |
40
|
51.0
|
4.2
|
GRS2200
|
220
|
235.5
|
6.3
|
| GRS0420 |
42
|
53.0
|
4.2
|
GRS2400
|
240
|
255.5
|
6.3
|
| GRS0440 |
44
|
55.0
|
4.2
|
GRS2500
|
250
|
265.5
|
6.3
|
| GRS0450 |
45
|
56.0
|
4.2
|
GRS2800
|
280
|
301.0
|
8.1
|
| GRS0480 |
48
|
59.0
|
4.2
|
GRS3000
|
300
|
321.0
|
8.1
|
| GRS0500 |
50
|
61.0
|
4.2
|
GRS3200
|
320
|
341.0
|
8.1
|
| GRS0520 |
52
|
63.0
|
4.2
|
GRS3500
|
350
|
371.0
|
8.1
|
| GRS0550 |
55
|
66.0
|
4.2
|
GRS3600
|
360
|
381.0
|
8.1
|
| GRS560 |
56
|
67.0
|
4.2
|
GRS3800
|
380
|
401.0
|
8.1
|
| GRS0600 |
60
|
71.0
|
4.2
|
GRS4000
|
400
|
421.0
|
8.1
|
| GRS0630 |
63
|
74.0
|
4.2
|
GRS4200
|
420
|
441.0
|
8.1
|
| GRS0650 |
65
|
76.0
|
4.2
|
GRS4500
|
450
|
471.0
|
8.1
|
| GRS0700 |
70
|
81.0
|
4.2
|
GRS4800
|
480
|
501.0
|
8.1
|
| GRS0750 |
75
|
86.0
|
4.2
|
GRS5000
|
500
|
521.0
|
8.1
|
| GRS0780 |
78
|
89.0
|
4.2
|
GRS5200
|
520
|
541.0
|
8.1
|
| GRS0800 |
80
|
91.0
|
4.2
|
GRS5300
|
530
|
551.0
|
8.1
|
| GRS0850 |
85
|
96.0
|
4.2
|
GRS5500
|
550
|
571.0
|
8.1
|
| GRS0900 |
90
|
101.0
|
4.2
|
GRS6000
|
600
|
621.0
|
8.1
|
| GRS0950 |
95
|
106.0
|
4.2
|
GRS6200
|
620
|
641.0
|
8.1
|
| GRS1000 |
100
|
111.0
|
4.2
|
GRS6500
|
650
|
678.0
|
9.5
|
| GRS1050 |
105
|
116.0
|
4.2
|
GRS7000
|
700
|
728.0
|
9.5
|
