标准材料,密封环:填充聚四氟乙烯F-PTFE,挡 圈:聚甲醛POM或尼龙PA,O形圈:丁腈橡胶NBR

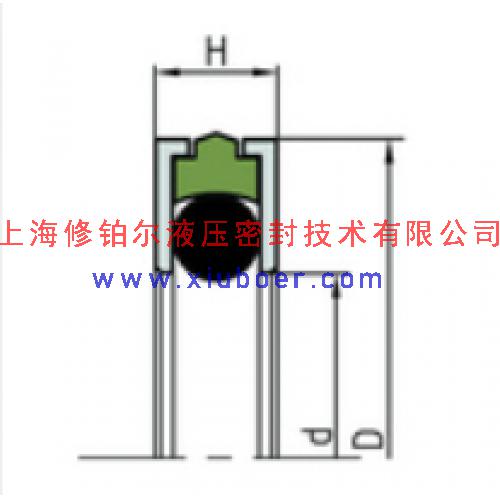

应用范围:RDA组合旋转密封由一个密封环和一个弹性施力的O形圈和两个挡圈组合而成.密封面轮廓的专门设计以适应高压和低速.密封环背面,设计成内凹弧形,使之增加接触面,并防止密封环随杆或轴产生旋转.应用于工程机械、建筑机械及汽车设备等.
设计选用时可参考Hunger公司RDA系列标准.特点:要求活塞杆或活塞密封的场合均可提供,摩擦力小,启动时不爬行,无粘滞现象,抗磨性及尺寸稳定性好,沟槽简单且尺寸小,具有润滑腔.
工况条件
|
速 度
|
压力范围
|
温度范围
|
介 质
|
可供直径范围
|
|
0.5m/s
|
0～36MPa
|
-36℃ +100℃
|
石油基液压油、难燃液、生物油、水、空气等， 取决于 O形圈材质
|
50-1000mm
|

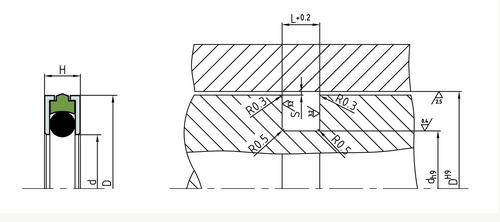

安装尺寸
|
杆径d e8
|
槽径D H9
|
密封宽H
|
槽宽L+0.2
|
导向间隙 S
|
|
0-10 MPa
|
15-36 MPa
|
|
50-124
|
D-16
|
7.5
|
8
|
0.45-0.35
|
0.35-0.30
|
|
125-199
|
D-20
|
9.5
|
10
|
0.55-0.45
|
0.45-0.35
|
|
200-600
|
D-26
|
12.5
|
13
|
0.60-0.55
|
0.55-0.45
|
| RDA 组合密封 密封圈 >>>>>>>>>>>>格莱圈(格来圈)的安装方法 |
| 订货号 |
D H8 |
d h9 |
H |
L |
e |
|
订货号 |
D H8 |
d h9 |
H |
L |
e |
| RDA0500 |
50
|
34
|
7.5
|
8
|
7
|
RDA2000 |
200
|
174
|
12.5
|
10
|
12
|
| RDA0560 |
56
|
40
|
7.5
|
8
|
7
|
RDA2200 |
220
|
194
|
12.5
|
10
|
12
|
| RDA0630 |
63
|
47
|
7.5
|
8
|
7
|
RDA2250 |
225
|
199
|
12.5
|
10
|
12
|
| RDA0700 |
70
|
54
|
7.5
|
8
|
7
|
RDA2500 |
250
|
224
|
12.5
|
10
|
12
|
| RDA0800 |
80
|
64
|
7.5
|
8
|
7
|
RDA2800 |
280
|
254
|
12.5
|
10
|
12
|
| RDA0900 |
90
|
74
|
7.5
|
8
|
7
|
RDA2900 |
290
|
264
|
12.5
|
10
|
12
|
| RDA0950 |
95
|
79
|
7.5
|
8
|
7
|
RDA3000 |
300
|
274
|
12.5
|
10
|
12
|
| RDA1000 |
100
|
84
|
7.5
|
8
|
10
|
RDA3200 |
320
|
294
|
12.5
|
10
|
15
|
| RDA1100 |
110
|
94
|
7.5
|
8
|
10
|
RDA3500 |
350
|
324
|
12.5
|
13
|
15
|
| RDA1150 |
115
|
99
|
7.5
|
8
|
10
|
RDA3800 |
380
|
354
|
12.5
|
13
|
15
|
| RDA1200 |
120
|
104
|
7.5
|
8
|
10
|
RDA4000 |
400
|
374
|
12.5
|
13
|
15
|
| RDA1250 |
125
|
105
|
9.5
|
10
|
10
|
RDA4200 |
420
|
394
|
12.5
|
13
|
15
|
| RDA1300 |
130
|
110
|
9.5
|
10
|
10
|
RDA4500 |
450
|
424
|
12.5
|
13
|
15
|
| RDA1400 |
140
|
120
|
9.5
|
10
|
10
|
RDA4800 |
480
|
454
|
12.5
|
13
|
15
|
| RDA1500 |
150
|
130
|
9.5
|
10
|
10
|
RDA5000 |
500
|
474
|
12.5
|
13
|
15
|
| RDA1600 |
160
|
140
|
9.5
|
10
|
10
|
RDA5600 |
560
|
534
|
12.5
|
13
|
15
|
| RDA1800 |
180
|
160
|
9.5
|
10
|
10
|
RDA5800 |
580
|
554
|
12.5
|
13
|
15
|
| RDA1900 |
190
|
170
|
9.5
|
10
|
10
|
RDA6000 |
600
|
574
|
12.5
|
13
|
15
|
