PTFE空压机油封/不锈钢



PTFE油封

又名：空压机油封、真空泵油封、四氟油封 我司生产的PTFE油封（单唇、双唇、三唇、四唇；唇口可正向或反向，亦可以正反向均有）。唇口部分选用的材料为填充改性PTFE（主要填充成份为：二硫化钼、玻璃纤维、碳素纤维、石墨），大大提高了PTFE的耐磨性、抗疲劳性；骨架选用了＃304不锈钢（具有良好的防腐蚀性）。同时，在产品的结构方面我公司是参考德国的进口同类产品加以改进生产的，保证了产品的大众性与前位性。在同一行业中，我们产品的品质领先，价格合理。

我公司的PTFE油封产品具有以下特点：

一、具有极佳的化学稳定性，几乎所有的化学药品具有抗性，可用于水、强酸类、强碱类、强氧化容剂类、瓦斯气体等密封上。但由于唇片配方上有所不同，为了能更适合使用要求，生产前请尽量告知我们详细的使用要求。

二、具有极佳的抗摩擦性，PTFE唇口的摩擦系数极低，仅0.02，是橡胶的1/40，而且特别适用于无油或少油状态工作，即使长期停机后再度启用,也能立即拥有低磨擦特性。

三、单唇能够承受1.5Mpa，双唇能够承受3Mpa的较大的压力，橡胶油封仅为0.03 Mpa；特别适用于高速旋转应用，线速度可达30m/s；能够在-120℃～220℃温度范围内正常工作。

四、 PTFE油封唇口在加工时被拉成喇叭状，由于PTFE经拉制后具有记忆收缩能力，在工作中产生的摩擦热使唇口会不断收缩，所以不需要弹簧的帮助，它会紧紧抱在轴上，不让它与轴表面有间隙存在，又能补偿磨损。

目前，PTFE油封主要应用在螺杆式空气压缩机、真空泵、自动化精密机械、机器人、化学处理设备、制药和食品加工设备等等，特别适用于传统橡胶油封无法胜任的苛刻环境中。

目前，我公司主要生产以下机型的空压机油封： 捷豹（JAGUAR），华达机械（HUADA），沈鼓集团，欧能（E-POWER），德国ECOAIR（艾高）,汉江机床，静霸（JINGBA），瑞典Atlas.Copco （阿特拉斯），美国SULLAIR（寿力）,Ingersoll-Rand（英格索兰），英国CompAir（康普艾）,日本HITACHI（日立）,KOBELCO（神钢）,Iwata（岩田）,BOGE（宝驹）,KAESER（凯撒）,HANNOVEI（汉诺威）,Lingein（凌格风），台湾FS（复盛）,柳州LiUTEHCH（富达），Schneider(施耐德)，昆西Quincy，优耐特unite，聚才 JuCai，霸尔BAUER，风霸HYDROVANE，巨霸PUMA，玛拉MAHLE，三井MITSUISEKI，罗德康普ROTORCOMP，优耐特斯（UNITED OSD）,博莱特(BLT),Gardner Denver（GD）,伯格（Boge）,Elliott（埃里奥特）, 三星（Samsung）, ALUP ,贺尔碧格（HOERBIGER ）, 库伯（Cooper） ,汉钟（Hanbell）, 维肯（Weiken）,五洋赛德(WOYO SUPDO), 斯可络（SCR）,锡压（XY） ,正力精工(Ganey) ,施耐德日盛 ,飞和(feihe) ,优耐特斯（UNITED OSD）,佳力士（Gairs）,申行健（SEC），固力GOODAIR，玛泰MATTEIN，柯龙AIRKRONE，韩信HANSHIN，天鹅 SWAM，曼MANN，向阳ROTOCOMP，三黄，田边，多米尼克 Domnick-Hunter，MOAIR牧风，通润（TORINDRIVE），乐机（ELGI），中达（ZODA），雅迪勤（ADEKOM），托格（TUOGE），昶嘉（CHANGJIA），欧华（OUHUA），格蓝，维肯（UNION-TECH），德哈哈（DEHAHA），螺霸（RONBA），恒友（HENGYOU），江天（JIANGTIAN），索嘉（SOTRAS），冰轮（MOON），霸雨（BAER），鲍斯（BAOSI）

在空压机油封(PTFE油封)方面的产品，我司对一些常用的规格也会常备有大量的货存。欢迎广大客户来电来函！

PTFE油封的安装

PTFE油封对轴的光洁度的要求与所密封的介质和静态或动态的影响如下表报所示

密封介质	动态表面(μm)	静态表面(μm)
低温材料	≤0.1	≤0.2
氦气  氢气  氟里昂	≤0.15	≤0.3
空气  氮气  氩气  天然气  航空和汽车燃料	≤0.2	≤0.4
水  液压油  原油   密封剂	≤0.3	≤0.8

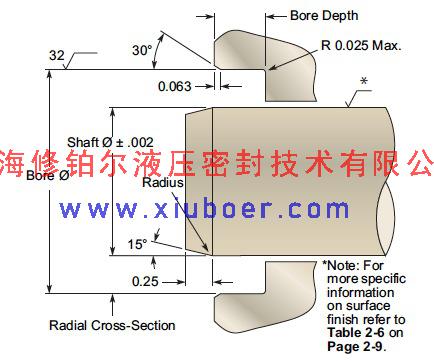

PTFE油封安装的配套尺寸如图所示(单位：英寸1 in=25.4mm)

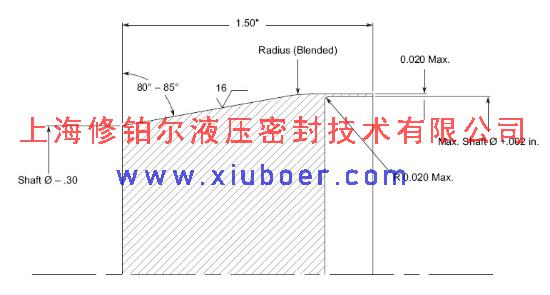

PTFE油封安装时较容易把唇口压坏导致泄漏，所以在安装时请使用导套辅助安装，导套设计如下图所示（(单位：英寸 1 in=25.4mm)

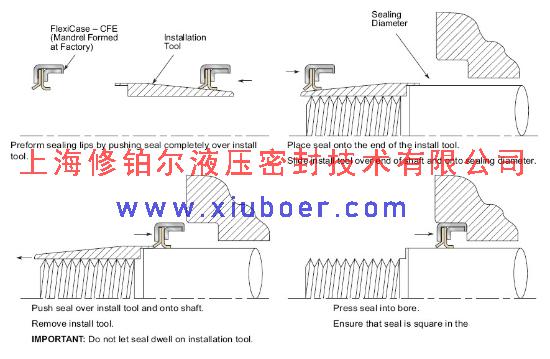

请把油封密封面向里从导套的小端，均匀用力向大端推进，直至油封顺利安装到轴上

PTFE油封规格表

由于篇幅有限，表中仅列出一些常见的规格，我司可生产的产品规格为外径300mm以下的任意规格，且内径、高度不限。或一些非标类似的产品均可生产。

序 号	规 格	序 号	规 格	序 号	规 格
PT0001	8*18*4	PT0137	42*52*12	PT0273	75*100*10
PT0002	8*18*5	PT0138	42*60*8	PT0274	75*100*12
PT0003	8*18*6	PT0139	42*62*8	PT0275	75*110*10
PT0004	8*20*5	PT0140	42*68*17	PT0276	76*97*10
PT0005	8*20*6	PT0141	42*80*12	PT0277	76*101*8
PT0006	8*25*6	PT0142	44.2*70*10	PT0278	76.16*96.9*10
PT0007	8*25*7	PT0143	44.5*58.74*10	PT0279	76.2*100*12
PT0008	10*20*5	PT0144	44.5*62*10	PT0280	76.2*101.5*10
PT0009	10*20*6	PT0145	45*55*8	PT0281	76.5*97*10
PT0010	10*20*8	PT0146	45*55*12	PT0282	80*90*10
PT0011	10*20*10	PT0147	45*60*8	PT0283	80*95*8
PT0012	10*22*6	PT0148	45*60*10	PT0284	80*95*10
PT0013	10*23*6	PT0149	45*62*8	PT0285	80*100*10
PT0014	10*25*6	PT0150	45*62*10	PT0286	80*100*12
PT0015	10*25*7	PT0151	45*62*15	PT0287	80*100*15
PT0016	10*30*8	PT0152	45*65*8	PT0288	80*105*10
PT0017	12*20*6	PT0153	45*65*10	PT0289	80*105*12
PT0018	12*25*6	PT0154	45*65*12	PT0290	80*109.5*19
PT0019	12*25*7	PT0155	45*68*8	PT0291	80*110*8
PT0020	12*28*6	PT0156	45*68*10	PT0292	80*110*10
PT0021	12*30*7	PT0157	45*68*12	PT0293	80*110*12
PT0022	12*35*7	PT0158	45*70*10	PT0294	82.5*110*12
PT0023	13*25*7	PT0159	45*70*12	PT0295	85*100*10
PT0024	13*30*6	PT0160	45*72*8	PT0296	85*105*12
PT0025	13*30*7	PT0161	45*72*14	PT0297	85*110*8
PT0026	13*30*8	PT0162	45*80*10	PT0298	85*110*10
PT0027	13*35*8	PT0163	47.6*62*14.5	PT0299	85*110*12
PT0028	15*30*6	PT0164	48*65*10	PT0300	85*110*15
PT0029	15*30*7	PT0165	48*65*15	PT0301	85*112*10
PT0030	15*30*8	PT0166	48*70*10	PT0302	85*120*12
PT0031	15*30*10	PT0167	48*70*12	PT0303	87*112*12
PT0032	15*34*7	PT0168	48*72*14	PT0304	90*110*8
PT0033	15*35*7	PT0169	49*70*10	PT0305	90*110*10
PT0034	15*42*7	PT0170	49*72*10	PT0306	90*110*12
PT0035	16*28.5*7	PT0171	50*65*8	PT0307	90*115*10
PT0036	16*30*7	PT0172	50*65*10	PT0308	90*115*12
PT0037	16*35*7	PT0173	50*68*8	PT0309	90*117.5*12
PT0038	17*30*7	PT0174	50*68*10	PT0310	90*120*10
PT0039	17*30*8	PT0175	50*70*8	PT0311	90*120*12
PT0040	17*32*7	PT0176	50*70*10	PT0312	95*109*8
PT0041	17*35*7	PT0177	50*70*12	PT0313	95*120*10
PT0042	17*35*8	PT0178	50*72*8	PT0314	95*120*12
PT0043	18*30*7	PT0179	50*72*10	PT0315	95*120*15
PT0044	18*30*8	PT0180	50*72*12	PT0316	95*120*16
PT0045	18*35*7	PT0181	50*75*8	PT0317	95*130*12
PT0046	18*40*7	PT0182	50*75*10	PT0318	95*130*15
PT0047	20*30*6	PT0183	50*75*12	PT0319	100*120*10
PT0048	20*30*7	PT0184	50*80*10	PT0320	100*120*12
PT0049	20*30*10	PT0185	50.8*63.7*7.8	PT0321	100*120*14
PT0050	20*32*7	PT0186	50.8*71.5*10	PT0322	100*125*10
PT0051	20*35*7	PT0187	51*71*10	PT0323	100*125*12
PT0052	20*35*8	PT0188	52*72*10	PT0324	100*125*15
PT0053	20*35*10	PT0189	53*68*8	PT0325	100*130*10
PT0054	20*40*7	PT0190	54*73*10	PT0326	100*130*12
PT0055	20*42*7	PT0191	55*65*12	PT0327	100*130*15
PT0056	20*45*7	PT0192	55*70*8	PT0328	105*140*12
PT0057	20*45*8	PT0193	55*70*10	PT0329	105*140*15
PT0058	22*35*7	PT0194	55*70*12	PT0330	105*150*12
PT0059	22*40*7	PT0195	55*70*15	PT0331	107.95*130*12
PT0060	22*42*7	PT0196	55*72*8	PT0332	108*133*10
PT0061	24*40*7	PT0197	55*72*10	PT0333	110*130*10
PT0062	25*35*7	PT0198	55*72*12	PT0334	110*130*12
PT0063	25*40*7	PT0199	55*72*15	PT0335	110*135*19
PT0064	25*40*8	PT0200	55*75*8	PT0336	110*140*12
PT0065	25*42*7	PT0201	55*75*10	PT0337	110*140*15
PT0066	25*42*8	PT0202	55*75*12	PT0338	110*140*22
PT0067	25*42*10	PT0203	55*80*8	PT0339	110*150*12
PT0068	25*45*7	PT0204	55*80*10	PT0340	110*150*158
PT0069	25*45*8	PT0205	55*80*12	PT0341	115*140*12
PT0070	25*50*7	PT0206	55*85*10	PT0342	115*150*12
PT0071	25*50*8	PT0207	55*85*12	PT0343	115*150*15
PT0072	25*50*10	PT0208	57*72*8	PT0344	120*140*12
PT0073	25*52*8	PT0209	58*73*10	PT0345	120*150*10
PT0074	25*54*8	PT0210	58*80*10	PT0346	120*150*12
PT0075	25*62*8	PT0211	58*80*12	PT0347	120*150*15
PT0076	28*47*7	PT0212	58.74*85.73*9.53	PT0348	120*180*12
PT0077	30*45*7	PT0213	60*70*8	PT0349	125*150*10
PT0078	30*45*8	PT0214	60*75*8	PT0350	125*150*12
PT0079	30*45*10	PT0215	60*75*10	PT0351	125*150*15
PT0080	30*47*7	PT0216	60*75*15	PT0352	125*160*15
PT0081	30*47*8	PT0217	60*78*10	PT0353	130*150*10
PT0082	30*47*10	PT0218	60*80*8	PT0354	130*150*12
PT0083	30*50*7	PT0219	60*80*10	PT0355	130*150*15
PT0084	30*50*8	PT0220	60*80*12	PT0356	130*160*12
PT0085	30*50*10	PT0221	60*82.99*5.8	PT0357	130*160*15
PT0086	30*55*8	PT0222	60*82.4*5.6	PT0358	130*170*12
PT0087	30*75*8	PT0223	60*85*10	PT0359	130*170*15
PT0088	31.7*50.8*10	PT0224	60*85*12	PT0360	135*160*12
PT0089	32*46*11	PT0225	60*90*10	PT0361	135*160*15
PT0090	32*50*8	PT0226	62*78*8	PT0362	135*170*15
PT0091	35*46*8	PT0227	62*84*10	PT0363	140*160*12
PT0092	35*47*7	PT0228	62*85*10	PT0364	140*160*15
PT0093	35*47*8	PT0229	62*89.5*16	PT0365	140*170*15
PT0094	35*50*8	PT0230	63*75*7	PT0366	140*180*15
PT0095	35*50*10	PT0231	63*76*11	PT0367	145*165*12
PT0096	35*50*12	PT0232	63*85.6*11	PT0368	145*170*15
PT0097	35*52*7	PT0233	63.5*85*12.3	PT0369	145*175*15
PT0098	35*52*8	PT0234	63.5*84.7*11	PT0370	145*180*15
PT0099	35*52*10	PT0235	65*75*8	PT0371	150*180*12
PT0100	35*53*10	PT0236	65*80*8	PT0372	150*180*15
PT0101	35*55*7	PT0237	65*80*10	PT0373	150*180*16
PT0102	35*55*8	PT0238	65*80*12	PT0374	150*185*15
PT0103	35*55*10	PT0239	65*84*11.4	PT0375	150*190*15
PT0104	35*55*11	PT0240	65*85*8	PT0376	150*190*16
PT0105	35*55*12	PT0241	65*85*10	PT0377	150*200*15
PT0106	35*55*15	PT0242	65*85*12	PT0378	150*200*16
PT0107	35*56*10	PT0243	65*85*14	PT0379	150*200*18
PT0108	35*56*12	PT0244	65*90*10	PT0380	155*190*15
PT0109	35*60*8	PT0245	65*90*12	PT0381	155*200*16
PT0110	35*62*8	PT0246	65*100*10	PT0382	160*190*15
PT0111	35*65*12	PT0247	65*100*12	PT0383	160*190*169
PT0112	35*65*14	PT0248	66.6*90*12	PT0384	160*190*18
PT0113	37*51*10	PT0249	66.7*92*9.5	PT0385	160*200*12
PT0114	38*50*10	PT0250	66.7*92*10	PT0386	160*200*15
PT0115	38*52*10	PT0251	67*92*10	PT0387	160*200*16
PT0116	38*55*8	PT0252	68*83*12	PT0388	175*200*15
PT0117	38*58*8	PT0253	68*90*10	PT0389	180*210*12
PT0118	338*58*10	PT0254	68*90*12	PT0390	180*210*15
PT0119	40*50*8	PT0255	68*100*12	PT0391	180*210*16
PT0120	40*52*7	PT0256	69*89*12.5	PT0392	180*210*18
PT0121	40*52*8	PT0257	70*85*10	PT0393	180*220*15
PT0122	40*52*10	PT0258	70*85*12	PT0394	180*220*18
PT0123	40*52*12	PT0259	70*90*8	PT0395	185*220*15
PT0124	40*55*8	PT0260	70*90*10	PT0396	190*220*15
PT0125	40*55*10	PT0261	70*90*12	PT0397	190*220*18
PT0126	40*56*10	PT0262	70*95*10	PT0398	190*230*15
PT0127	40*56*12	PT0263	70*95*15	PT0399	195*220*18
PT0128	40*60*8	PT0264	70*95.22*15	PT0400	200*240*18
PT0129	40*60*10	PT0265	70*100*10	PT0401	200*250*18
PT0130	40*62*8	PT0266	70*100*12	PT0402	210*250*18
PT0131	40*62*10	PT0267	70*115*10	PT0403	220*260*18
PT0132	40*65*8	PT0268	72*90*10	PT0404	230*270*18
PT0133	40*65*10	PT0269	72*100*10	PT0405	240*280*18
PT0134	40*70*10	PT0270	73*95*10	PT0406	250*290*18
PT0135	40*72*12	PT0271	73*95*12.5	PT0407	260*300*18
PT0136	41*54*8	PT0272	75*95*10	PT0408	270*300*18
