MYA MYN 活塞和活塞杆两用气动密封件 SAKAGAMI 阪上 液压 密封件
MYA/MYN/MYH (迷你Y密封件)
常用压力0.8MPA 最高速度0.4m/s
MYA 材质编号RK703 温度(-25℃~70℃)
MYN 材质编号RN716 温度(-10℃~70℃)
MYH 材质编号RF704 温度(-5℃~150℃)
小口径气压用U型密封件.
MYA的摩擦阻力小,适用于小口径气缸等。
MYN的摩擦阻力比MYA更小,适用于电磁阀等
MYH是耐热用产品

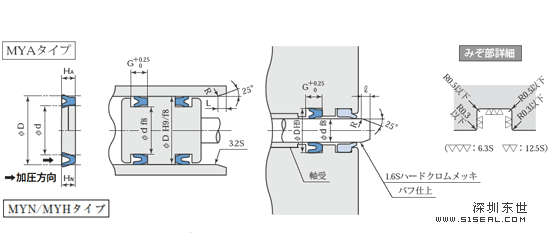

迷你Y密封件系统与JIS B2401-P系列的O形圈具有沟槽的互换性 (注)●密封件如上图所示,具有方向性,请注意安装方向.
●可能因安装槽的位置而无法安装在整体槽中.此时,请采用分割槽结构.
●MYH与MYN的形状稍有差异
※关于加工符号中表面粗糙度的标准数列,请参照常用配合表
型号明细 密封件的公称尺寸及腔体尺寸(単位:mm) 标准
(RK 703)一般
(RN 716)耐寒用
(RF 704)d D HA HN G L MYA-3 MYN-3 3 6 2.1 2 2.5 2 1.5 MYA-4 MYN-4 4 7 2.1 2 2.5 2 1.5 MYA-5 MYN-5 *MYH-5F 5 8 2.1 2 2.5 2 1.5 MYA-6 MYN-6 *MYH-6F 6 9 2.1 2 2.5 2 1.5 MYA-7 MYN-7 7 10 2.1 2 2.5 2 1.5 MYA-8 MYN-8 *MYH-8F 8 11 2.1 2 2.5 2 1.5 MYA-9 MYN-9 9 12 2.1 2 2.5 2 1.5 MYA-10 MYN-10 *MYH-10F 10 13 2.1 2 2.5 2 1.5 MYA-10A MYN-10A *MYH-10AF 10 14 2.8 2.7 3.2 2.5 2 MYA-11 MYN-11 11 15 2.8 2.7 3.2 2.5 2 *MYA-11.2 11.2 15.2 2.8 2.7 3.2 2.5 2 MYA-12 MYN-12 *MYH-12F 12 16 2.8 2.7 3.2 2.5 2 *MYA-12.5 MYN-12.5 *MYH-12.5F 12.5 16.5 2.8 2.7 3.2 2.5 2 MYA-14 MYN-14 *MYH-14F 14 18 2.8 2.7 3.2 2.5 2 MYA-15 MYN-15 15 19 2.8 2.7 3.2 2.5 2 MYA-16 MYN-16 *MYH-16F 16 20 2.8 2.7 3.2 2.5 2 MYA-18 MYN-18 *MYH-18F 18 22 2.8 2.7 3.2 2.5 2 MYA-20 MYN-20 *MYH-20F 20 24 2.8 2.7 3.2 2.5 2 MYA-21 MYN-21 21 25 2.8 2.7 3.2 2.5 2 MYA-22 MYN-22 22 26 2.8 2.7 3.2 2.5 2 MYA-24 MYN-24 24 30 4.2 4 4.7 3 3 MYA-34 MYN-34 *MYH-34F 34 40 4.2 4 4.7 3 3
