●可能因安装槽的位置而无法安装在整体槽中.此时,请采用分割槽结构.
●φD H9/f8 会因支撑导向方式而发生变化，并用耐磨环时，参照耐磨环尺寸表.
※关于加工符号中表面粗糙度的标准数列，请参照常用配合表
空气的质量：
供油空气：在气压回路内设置油壶/加油器等供油装置，在供给的空气中混入雾状油，用于系统内的防锈/润滑。润滑油请选定优质的矿物油。无供油空气：由于气压回路内未设置油壶/加油器等供油装置，因此必须事先在滑动部涂布优质的润滑脂。
干燥空气：为了排除上述无提供油空气中排出等影响，在回路内设置空气干燥机，是供应、排出洁净空气的系统。密封件等必须事先涂布优质的润滑脂。
润滑脂：请使用锂皂基润滑脂(矿物油类润滑脂)稠度为(JIS K2560)1号或2号。
耐热使用时，请使用硅脂、氟脂等。

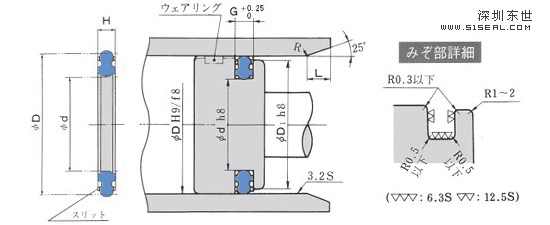

型号明细 密封件的公称尺寸及腔体尺寸（単位：mm) 标准
（RN 713）耐热用
（RF 704）D d H G D1 L PSD-10 *PSD-10F 10 5.4 1.6 1.8 9.7 1 PSD-12 *PSD-12F 12 7.4 1.6 1.8 11.7 1 PSD-15 *PSD-15F 15 10.4 1.6 1.8 14.7 1 PSD-16 *PSD-16F 16 11.4 1.6 1.8 15.7 1 PSD-20 *PSD-20F 20 14 2.24 2.4 19.5 1.5 PSD-25 *PSD-25F 25 17 3 3.2 24.5 2 PSD-30 *PSD-30F 30 22 3 3.2 29.5 2 PSD-32 *PSD-32F 32 24 3 3.2 31.5 2 *PSD-0038A02N713 38 30 3 3.2 37.5 2 PSD-40 *PSD-40F 40 32 3 3.2 39.5 2 *PSD-0044A02N713 44 36 3 3.2 43.5 2 PSD-50 *PSD-50F 50 40 3.8 4 49.5 2.5 *PSD-0056A02N713 56 46 3.8 4 55.5 2.5 *PSD-0060A03N713 60 50 3.8 4 59.5 2.5 PSD-63 *PSD-63F 63 53 3.8 4 62.4 2.5 *PSD-0070A02N713 70 55 5.6 6 69.4 3 *PSD-0075A02N713 75 60 5.6 6 74.4 3 PSD-80 *PSD-80F 80 65 5.6 6 79.4 3 *PSD-0085A02N713 85 70 5.6 6 84.4 3 *PSD-0090A02N713 90 75 5.6 6 89.4 3 *PSD-0095A02N713 95 80 5.6 6 94.4 3 PSD-100 *PSD-100F 100 85 5.6 6 99.4 3 *PSD-0110A02N713 110 95 5.6 6 109.3 3 *PSD-0120A03N713 120 105 5.6 6 119.3 3.5 PSD-125 *PSD-125F 125 110 5.6 6 124.3 3.5 PSD-140 *PSD-140F 140 125 5.6 6 139.3 3.5 *PSD-0150A02N713 150 135 5.6 6 149.3 3.5 PSD-160 160 140 7.6 8 159.3 5 *PSD-0175A02N713 175 155 7.6 8 174.3 5 PSD-180 *PSD-180F 180 160 7.6 8 179.3 5 *PSD-0200A03N713 *PSD-0200A04F704 200 180 7.6 8 199 5 *PSD-0250A03N713 250 230 7.6 8 249 5 *PSD-0300A03N713 300 280 7.6 8 299 5
